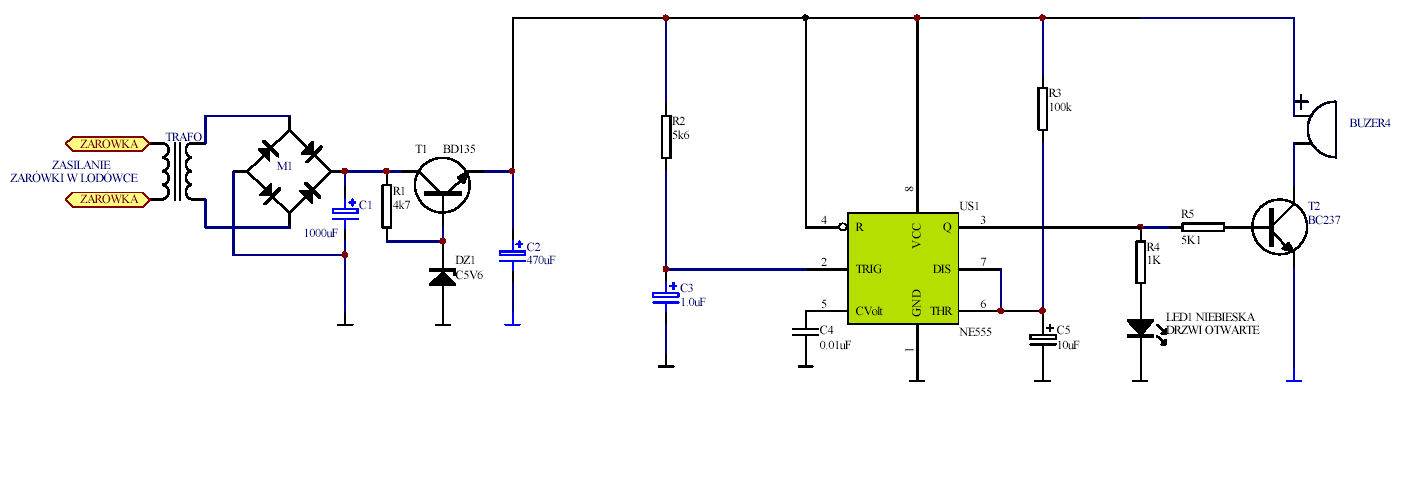

Ten prosty projekt wskaźnik wykorzystuje w swej konstrukcji Timer NE555 pracujący jako generator monostabilny oraz Buzzer będący źródłem sygnału akustycznego. W zamian Buzzera można zastosować scalone melodyjki typu UM.... Układ zasilany jest z z tego samego źródła co żarówka oświetlająca wnętrze lodówki. Wskaźnik działa w następująco: po otwarciu drzwi wraz z włączeniem lodówki włącza się zasilanie dla wskaźnika, jednocześnie Timer ne555 zostaje wyzwolony poprzez ładujący się kondensator C3 .

Na wyjściu OUT (pin3) Timera NE555 pojawia się wysoki stan uruchamiając tranzystor T2 wraz z buzzerem BUZZ. Włączona zostaje również sygnalizacyjna  dioda LED (proponuję użyć niebieskiej). Na wyjściu OUT(pin3) NE555 utrzymuje sie stan wysoki (uruchamiający buzzer) przez czas ograniczony pojemnością C5 oraz rezystancją R3. Układ przestaje działać w chwili zamknięcia drzwi lodówki.

T1 - BD135

T2 - BC237

R1 - 4k7

R2 - 5k6

R3 - 100k

R4 - 1k

R5 - 5k1

C1 1000uF

C2 470uF

C3 1uF

C4 10nF

C5 10uF

DZ1 C5V6

LED1 niebieska

US1 NE555

BUZZER
