POMPKA - STEROWNIK DO AKWARIUM

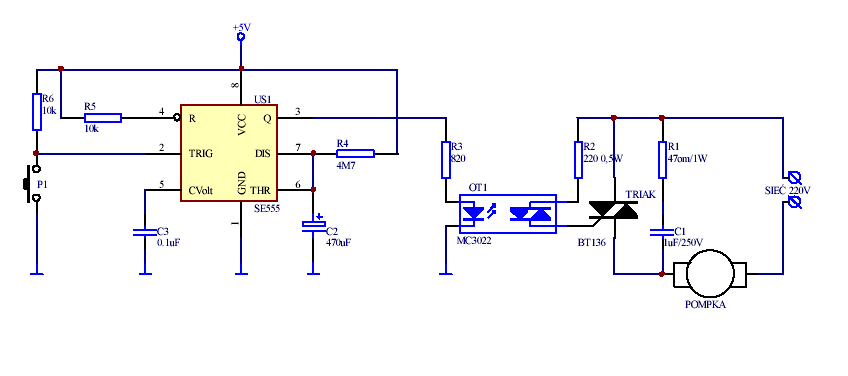

Prezentowany układ w swojej konstrukcji wykorzystuje znany wszystkim internautom timer 555. Prosta konstrukcja umożliwia wykonanie układu praktycznie przez każdego początkującego elektronika amatora akwarystę. Schemat ideowy urządzenia przedstawiony został na poniższym rysunku. Timer NE555 pracuje jako generator astabilny generujący impulsy wyzwalane przyciskiem P1. Czas trwania impulsu zależy od pojemności C2 i rezystancji R4. Po wyzwoleniu generatora na wyjściu pojawia sie stan wysoki. Powoduje to włączenie triaka i dołączenie pompki do sieci.
t = 1,1 x R4 x C2
|
R4 i C2 |
||
|---|---|---|
| R4 | C2 | t |
| 2.2M | 100uF | 4' 2" |
| 4.7M | 100uF | 8' 37" |
| 10M | 100uF | 18' 20" |
UWAGA ze względu na obecność napięcia sieciowego zaleca się zachowanie szczególnej ostrożności przy uruchamianiu i ewentualnym użytkowniu urządzenia.
